一、行业概况
1.1 定义与特性

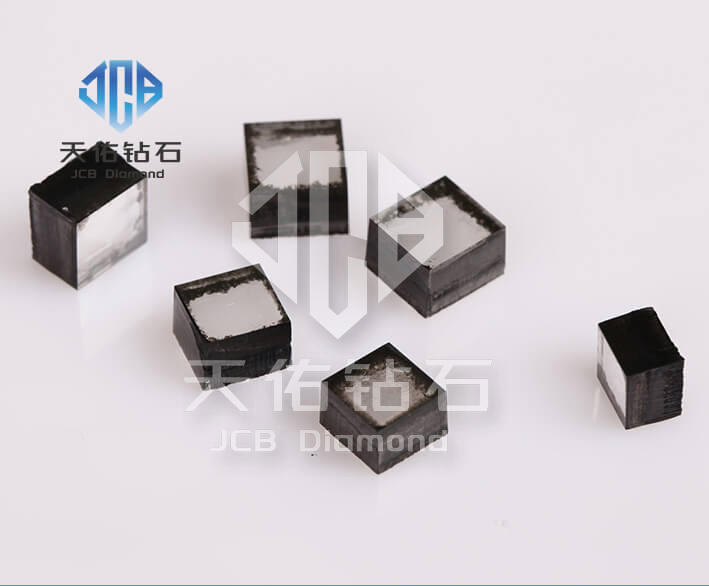

CVD（Chemical Vapor Deposition，化学气相沉积）单晶金刚石是指通过化学气相沉积技术制备的单晶金刚石材料。它与天然金刚石具有相同的晶体结构和化学成分，具备众多卓越特性。
在硬度方面，其摩氏硬度高达10，是自然界已知最硬的物质，这使得它在超精密加工领域，如加工原子核反应堆及精密光学仪器的反射镜、计算机硬盘等超精密镜面零件时，能够精准地实现镜面加工，确保极高的尺寸精度，表面粗糙度可低至纳米级。
热导率上，CVD单晶金刚石室温下热导率可达2000W/(m·K)以上，远超铜、银等传统散热材料，能够迅速将热量散发出去，是理想的热管理材料，被广泛应用于激光器的散热系统、电子芯片散热等场景，可有效降低工作温度，提高设备稳定性和寿命。
化学稳定性方面，它具有高化学惰性，耐酸碱腐蚀，能在恶劣化学环境下保持性能稳定，适用于化工、生物医疗等特殊领域。光学性能更是出众，从紫外的225nm到红外的25μm（波长1.8μm - 2.5μm除外），以及到微波范围内，都具有优良的透过性，是制作现代红外光学窗口、光学透镜、棱镜等的绝佳材料，在航天、国防、光学仪器等领域发挥关键作用。
1.2 发展历程
CVD技术制备单晶金刚石的发展由来已久。早期，科学家们受天然金刚石形成过程启发，探索在实验室环境中模拟其生长条件。20世纪中叶，随着材料科学与化学工程技术的进步，CVD技术初步萌芽，开始尝试利用含碳气体和氢气的混合气体，在高温低压环境下分解沉积碳原子，但此时晶体质量差、生长速率极低，仅能制备出微小且缺陷众多的金刚石颗粒，主要用于基础科研探索。
到了20世纪80 - 90年代，随着微波等离子体技术引入CVD工艺，即微波等离子体化学气相沉积法（MPCVD）出现，为单晶金刚石生长带来突破。该方法能产生高活性等离子体，使碳原子更高效地沉积并有序排列，晶体生长速率显著提升，尺寸逐渐增大，纯度和质量也大幅改善，开始涉足刀具、热沉等工业应用领域，但成本依然高昂，技术仅掌握在少数科研机构与企业手中。
进入21世纪，全球科研力量不断加大投入，设备持续改进优化，工艺参数精细调控，实现了对晶体生长过程的精准操控，不仅能制备出大尺寸、高品质的单晶金刚石，还在掺杂改性方面取得成果，赋予材料电学、光学等新特性，拓展至半导体、量子技术、光电器件等前沿高科技领域，产业规模也逐步壮大，从实验室走向工业化量产，众多企业纷纷布局，推动CVD单晶金刚石迈向更广阔的应用天地。
微波等离子体CVD法是当前制备高品质CVD单晶金刚石的主流技术之一。其原理是利用微波发生器产生特定频率（通常为2.45GHz）的微波，导入反应腔室后，使腔室内的含碳气体（如甲烷）与氢气混合气体在电磁场作用下激发形成高活性等离子体。在这种等离子体环境中，气体分子被高度电离、解离，产生大量活性基团，如碳原子、氢原子及各种含碳氢的活性基团，这些活性物种在基底表面吸附、扩散、反应，逐步沉积并结晶生长出金刚石。
中国科学院宁波材料技术与工程研究所采用MPCVD技术，通过优化微波传输模式、改进反应腔设计，实现了对等离子体密度和分布的精准调控。在制备过程中，他们将反应腔压力维持在20 - 30mbar，微波功率精准控制在1.5 - 2.5kW，生长出的单晶金刚石晶体质量显著提升，位错密度较传统工艺降低约30%，光学透过率在2 - 10μm波段可达70%以上，成功应用于高功率激光窗口等高端光学领域，充分展现出MPCVD法在制备高质量单晶金刚石方面的优势。
热丝CVD法的工作原理是借助通电加热的金属丝（通常为钨丝或钽丝），将其加热到2000℃ - 2500℃高温，使通入的反应气体（主要是甲烷和氢气混合气体）在热丝表面发生催化分解反应。热丝产生的高温促使氢分子离解成氢原子，甲烷分解为含碳活性基团，这些活性粒子在热对流与扩散作用下到达基底表面，进而沉积形成金刚石薄膜。
美国SP3 Crystallame公司利用HFCVD技术进行规模化生产，凭借其设备简单、成本低廉的特点，大幅降低了金刚石薄膜的制备成本。相较于MPCVD设备，HFCVD设备成本可降低约40% - 50%，且操作简便，易于维护，对操作人员技术要求相对较低，使得该技术在刀具涂层、热沉材料等工业应用领域具备显著产业化潜力，市场份额逐步扩大，尤其在中低端市场占据重要地位。
直流等离子体CVD法是在反应室两极间施加直流电压，使气体电离形成等离子体，加速含碳气体分解沉积形成金刚石。该方法装置结构相对简单，成本较低，但等离子体稳定性欠佳，容易导致金刚石生长均匀性较差，常用于对晶体质量要求不高的耐磨涂层等领域。
燃烧火焰CVD法利用乙炔、氧气等混合气体燃烧产生的高温火焰区作为反应场所，火焰中的高温促使气体分解，产生的活性碳物种在基底上沉积生长金刚石。此方法生长速率较快，但由于燃烧过程复杂，难以精确控制反应参数，制备出的金刚石质量波动较大，常用于制备多晶金刚石薄膜，应用于切割刀具等粗加工场景。与MPCVD和HFCVD相比，直流等离子体CVD和燃烧火焰CVD在工艺复杂度、晶体质量控制、应用场景针对性上存在差异，各自在特定细分领域发挥作用，共同丰富了CVD单晶金刚石的制备技术体系。
衬底作为单晶金刚石生长的基础，对晶体质量起着关键作用。以同质外延生长为例，采用金刚石衬底，由于其与生长层晶格匹配度高，能有效降低位错密度，利于生长高质量单晶。研究表明，在{100}取向的金刚石衬底上生长时，晶体生长速率可稳定在2 - 3μm/h，且结晶质量优异，位错密度可控制在10⁵ cm⁻²以下。而异质衬底如硅、蓝宝石等，虽成本相对较低、易于获取，但与金刚石晶格失配度大，易引发应力，导致晶体缺陷增多。为改善这一状况，在使用硅衬底时，先通过化学气相沉积生长一层薄的碳化硅过渡层，可有效缓解晶格失配，使金刚石成核密度提高约20% - 30%，促进单晶生长。
衬底预处理也是提升成核与生长质量的重要环节。对衬底进行机械研磨，使其表面粗糙度达到纳米级，可大幅增加成核位点；再结合超声清洗去除表面杂质，能为金刚石生长营造洁净环境，显著提高成核均匀性与生长稳定性。
气体流量与比例直接关乎金刚石生长进程。实验数据显示，当甲烷与氢气流量比从1:100调整至1:50时，金刚石生长速率可提升约30% - 40%，但过高的甲烷比例会导致石墨相夹杂增多，影响晶体质量。通过精确调控，将甲烷流量控制在2 - 5sccm，氢气流量维持在100 - 200sccm，能在保证一定生长速率的同时，有效抑制石墨化，使晶体纯度提升，内部缺陷减少，满足不同应用对晶体质量的要求，如在光学级单晶金刚石制备中确保高透明度与低吸收损耗。
温度对金刚石结晶过程影响显著，在MPCVD工艺中，温度通常控制在800℃ - 1000℃。温度过高，金刚石表面原子扩散速率过快，易形成二次成核，导致晶体表面粗糙、缺陷增多；温度过低则原子迁移受限，生长速率缓慢。压力方面，反应室压力一般维持在10 - 50mbar，适当提高压力可增加气体分子碰撞几率，促进碳原子沉积，但过高压力会使等离子体不稳定，影响生长均匀性。
如今先进的设备配备了高精度的温度传感器与压力控制系统，如基于反馈控制的智能控温系统，能将温度波动控制在±5℃以内，压力波动控制在±1mbar以内，确保每次制备过程参数高度一致，极大提升了产品质量的稳定性与重复性，为CVD单晶金刚石的工业化量产奠定坚实基础。
在电子器件散热领域，CVD单晶金刚石凭借其超高热导率发挥着关键作用。以功率半导体器件为例，随着半导体技术向高功率、高集成度发展，芯片功率密度急剧攀升，散热问题成为制约性能提升的瓶颈。传统散热材料如铜、铝等，热导率通常在200 - 400W/(m·K)，难以满足大功率芯片的散热需求。
而CVD单晶金刚石室温热导率可达2000W/(m·K)以上，能迅速将芯片产生的热量传导出去，有效降低芯片工作温度。实验数据表明，在相同散热条件下，使用CVD单晶金刚石散热片的功率半导体器件，其结温可比使用铜散热片时降低20 - 30℃，大大提高了器件的可靠性与使用寿命，减少因过热导致的性能衰退、故障等问题，被广泛应用于5G基站功率放大器、新能源汽车电机控制器等对散热要求苛刻的电子设备中。
作为半导体衬底材料，CVD单晶金刚石具有独特优势。在高速电子迁移特性方面，其电子迁移率在室温下可达4500cm²/(V·s)，远高于硅（1500cm²/(V·s)）、砷化镓（8500cm²/(V·s)）等传统半导体衬底材料，这使得基于金刚石衬底的电子器件能够实现更高的开关速度与频率响应，适用于高频、高速通信等前沿领域，如5G、6G通信基站中的射频前端芯片。
在低功耗特性上，金刚石的高击穿电场（高达10⁹ V/cm）能承受更高电压，减少漏电，降低功耗。然而，CVD单晶金刚石作为半导体衬底应用也面临挑战。一方面，成本居高不下，目前制备大尺寸、高质量单晶金刚石衬底的工艺复杂、设备昂贵，导致材料成本远超硅、碳化硅衬底，限制了大规模商业化应用；另一方面，与现有半导体工艺兼容性欠佳，在与硅基、化合物半导体等材料集成时，存在晶格失配、热膨胀系数差异等问题，需要研发特殊的工艺与界面处理技术来实现良好的异质集成，推动金刚石衬底在下一代半导体产业中的应用落地。
在光学领域，CVD单晶金刚石作为光学窗口材料极具价值。在红外光学窗口应用场景中，对于一些特殊环境下的光学探测设备，如军事红外热成像仪、航天飞行器的红外遥感窗口等，要求窗口材料具备宽光谱透光、高硬度、耐磨损、化学稳定性强等特性。
CVD单晶金刚石从紫外的225nm到红外的25μm（波长1.8μm - 2.5μm除外），以及到微波范围内都有优良透过性，理论透过率高达71.6%，能够满足复杂光学系统对宽波段光线传输的需求。其硬度高达摩氏10级，能有效抵御沙尘、高速气流冲击等恶劣环境造成的磨损，确保光学窗口长期稳定工作，相比传统的红外光学窗口材料如锗、硫化锌等，在耐用性与光学性能综合表现上优势显著。
在激光器件方面，CVD单晶金刚石同样表现出色。在高功率激光谐振腔应用中，激光器工作时产生的高能量密度激光易对谐振腔材料造成损伤，而单晶金刚石具有高激光损伤阈值，能承受极高的光强，确保谐振腔稳定运行，维持激光输出的稳定性与高效性。
作为光学增益介质，金刚石的拉曼增益系数高，基于受激拉曼散射原理，能实现激光波长的灵活转换与拓展，如在特定泵浦条件下，可将泵浦光波长转换为新的斯托克斯波长，满足不同激光加工、激光医疗等应用对波长多样化的需求。同时，其优异的热导率有助于快速散去激光产生的热量，有效解决热透镜效应等热管理难题，保障激光器件在高功率运行下的光束质量与性能，为先进激光技术发展提供坚实支撑。
